금형 온도조절기

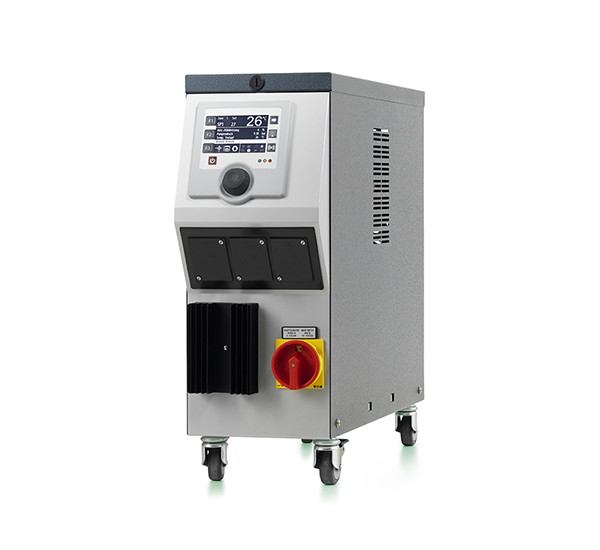

수조식 온도조절기
심플하고 콤팩트한 디자인으로 냉각수용은 90℃, 오일용은 150 ℃까지 온도조절이 가능합니다.
  • 우수한 장비 내구성
  • 심플하고 콤팩트한 디자인
  • 화재방지를 위한 무접점 릴레이(SSR)
  • 안전용 차단 회로 및 과열 방지 서모 스탯(Thermostat)
  • (Water 모델) 용수 자동 재충전 기능
  • (Water 모델) 자동 용수 회수 기능
Model 90smart 90S 90XL 150smart 150S 150
배출온도 max (˚C) 90 90 90 150/90 150/90 150/200
열 전달 매체 Water Water Water Water/Oil Water/Oil Oil
펌프용량(ℓ/min) 60/70 60/70 140/200 60/70 60/70 60/70
펌프용량(bar) 3.8/5.4 3.8/5.4 5.4/4.4 3.8/5.4 3.8/5.4 3.8/5.4
가열용량(kW) 6/9 6/9 20/40/60 6 6 12
냉각용량(kW) 51/75 51/75 160 29/38 29/38 58/75
* 위의 표는 대표 사양으로 고객 맞춤 설계도 상담 후 가능합니다.

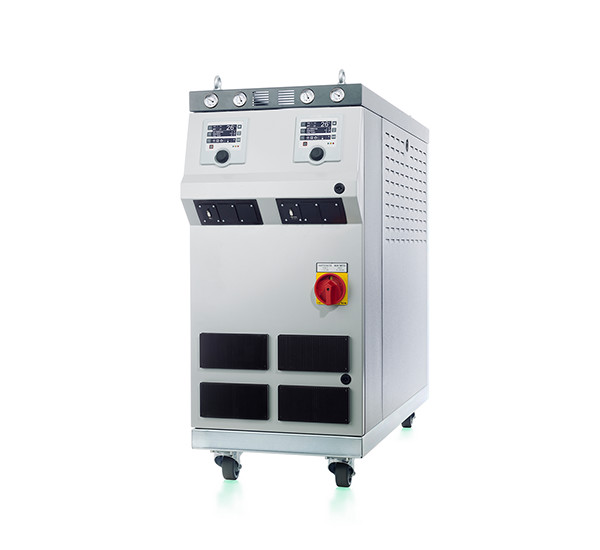

가압용수 온도조절기
가압용수를 열 전달 매체로 사용하며 230℃까지 온도조절이 가능합니다.
  • 우수한 장비 내구성
  • 우수한 열 전달 특성을 지닌 물을 이용하여 230℃까지 온도 조절 가능
  • 특허를 취득한 “SK” 냉각시스템을 적용하여 석회 스케일 형성 억제
  • 냉각수 역순환 방지 장치를 적용하여 석회 스케일 형성 억제
  • 내부식성이 매우 높은 특수처리한 발열체
  • 자동 용수 레벨 제어
  • 용수 자동 재충전, 자동 회수 기능
  • 안전을 위한 자동 감압 밸브
  • 화재방지를 위한 무접점 릴레이(SSR)
  • 안전용 차단 회로 및 과열 방지 서모 스탯(Thermostat)
  • 안전을 위한 바이패스 회로
  • 방수 방진 IP54 등급
Model 100smart P100S P100M 140smart P140S P140M P140L P141XL P160S P160M(D)
배출온도 max (˚C) 100 100 100 140 140 140 140 140 160 160
열 전달 매체 Water Water Water Water Water Water Water Water Water Water
펌프용량(ℓ/min) 40 40 60/100 40 40 60 140 200 40 60/100
펌프용량(bar) 5.5 5.5 6.0/6.0 5.5 5.5 6.0 5.4 8.0 5.5 6.0/6.0
가열용량(kW) 8 8 8/18 8 8 8/18 17/34/51 20/40/60 8 8/18
냉각용량(kW) 145 60/78/145 60/78/145 85 56/68 56/68 85/95 115 66/78 66/78
Model P160L(D) P161XL P180S 180M(D) P181XL P200S P200M P200XL P230S
배출온도 max (˚C) 160 160 180 180 180 200 200 200 230
열 전달 매체 Water Water Water Water Water Water Water Water Water
펌프용량(ℓ/min) 80 200 40 60/100 200 40 60/100 200 40
펌프용량(bar) 9.0 8.0 5.5 6.0/6.0 8.0 5.5 6.0/6.0 8.0 5.0
가열용량(kW) 17 20/40/60 8 8/18 20/40/60 8 8/18 20/40/60 8
냉각용량(kW) 66/78 135 76/90 76/90 156 76/90 86/102 177 83
* 위의 표는 대표 사양으로 고객 맞춤 설계도 상담 후 가능합니다.
** D 모델은 2개의 Zone으로 구성 가능합니다. 스펙 표기는 1개의 Zone 기준입니다.

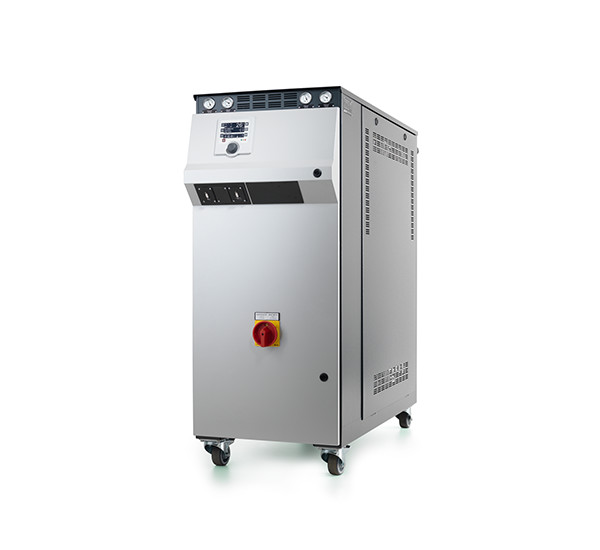

오일 온도조절기
열성 오일을 열 전달 매체로 사용하며 350 ℃까지 온도조절이 가능합니다.
  • 우수한 장비 내구성
  • 자동 오일 레벨 제어
  • 오일 산화 방지를 위한 별도의 팽창 용기
  • 고성능 강제순환 히터 및 쿨러 사용
  • 펌프 회전 방향 자동 조정
  • 누설 염려 없는 자기 구동 펌프
  • 자동 오일 회수 장치
  • 화재방지를 위한 분리된 내부 유체 회로
  • 화재방지를 위한 무접점 릴레이(SSR)
  • 안전용 차단 회로 및 과열 방지 서모 스탯(Thermostat)
  • 안전을 위한 바이패스 회로
  • 방수 방진 IP54 등급
Model 300S 300L(D) 350L(D)
배출온도 max (˚C) 300 300 350
열 전달 매체 Oil Oil Oil
펌프용량(ℓ/min) 45 90 90
펌프용량(bar) 7.0 10.0 10.0
가열용량(kW) 6 20/40 20
냉각용량(kW) 70 160 160
* 위의 표는 대표 사양으로 고객 맞춤 설계도 상담 후 가능합니다.
** D 모델은 2개의 Zone으로 구성 가능합니다. 스펙 표기는 1개의 Zone 기준입니다.

추가 옵션

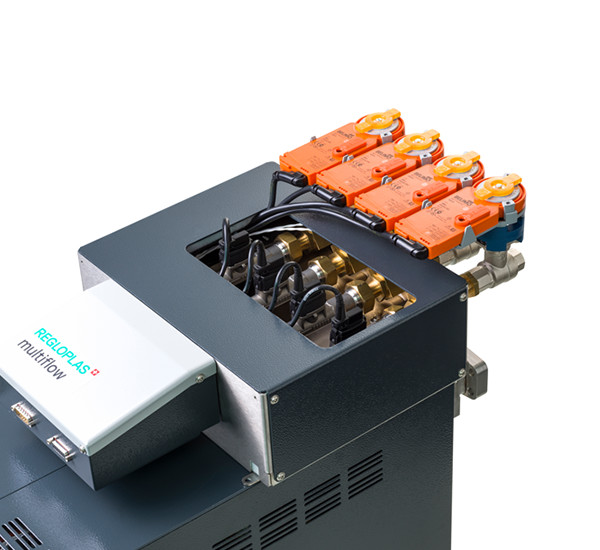

멀티 플로우
콤팩트한 4-way 금형 온도조절기 병렬 분배 시스템
  • 230 ℃까지 4 × 4 열 전달 매체 회로 구성이 가능한 병렬 분배 시스템
  • 각각의 열 전달 매체 회로의 유량 모니터링 및 컨트롤이 가능
  • REGLOPLAS 자체 RT 컨트롤러에서 컨트롤 가능
  • 자동 / 수동 밸브 선택 가능
