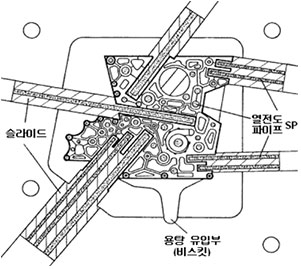

플라스틱 사출 뿐만 아니라
고온 작업 온도(500℃) 조건의
다이캐스팅 금형에도 적용 가능합니다.
같은 크기의 구리 파이프와 비교했을때
8 - 12배 이상의 열전달이 가능하여
빠른 냉각이 가능합니다.
금형 및 코어에 설치시 매우 작은 공간만을
필요로 하여 현장 적용에서
매우 뛰어난 작업성을 가집니다.
내구성이 좋고, 히트 파이프가
파손되지 않는 한 반복하여
사용 가능합니다.
슈퍼 열전도 파이프는 고온 작업 온도(500 ℃)에서 적용 가능하며 매우 많은 양의 열을 효율적으로 전달하여 배출시킵니다.

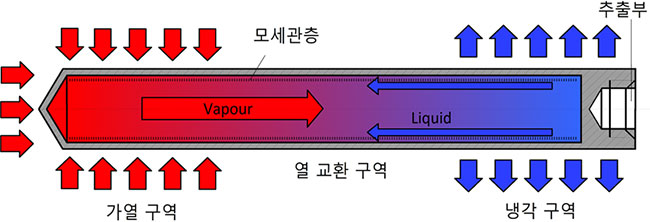

파이프 내부에서의 열은 증기에 의해 전달되며 반복적으로 발생하는 증발 및 응축공정에 의해 이루어집니다.
열전도 파이프의 가열구역에서 액체가 증발하면 이 증기는 냉각 구역으로 이동하여 응축되며 열을 전달시킵니다.
응축된 액체는 중력 및 모세관 현상에 의해 증발구역으로 되돌아가게 됩니다.

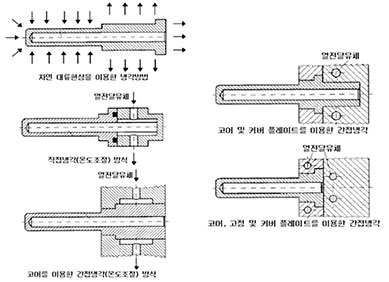

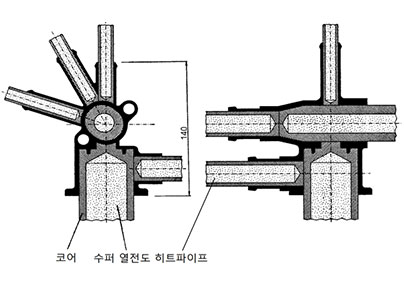

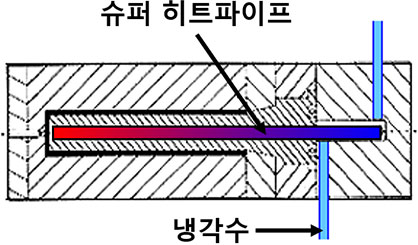

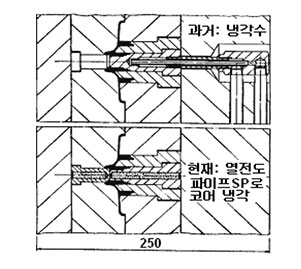

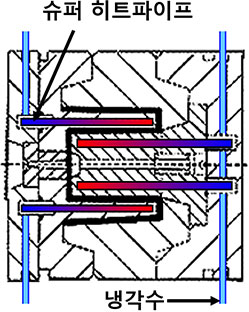

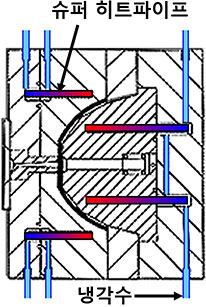

일반적인 수냉 대신 코어와 캐비티에서 히트파이프를 사용할 수 있습니다.
주입 중량, 목표 사이클 타임에 따라 금형을 효과적으로 냉각시킬 수 있는 히트파이프의 수량과 사이즈를 계산할 수 있습니다.
볼펜이나 일회용 주사기 같은 작은 코어에서는 일반적인 수냉이 매우 어렵습니다.
녹이나 불순물에 의해서 냉각채널이 막히게 되면 생산에 차질이 발생합니다. 히트파이프는 현재 볼펜 금형 제조업체가 가장 선호하는 제품입니다.
히트파이프를 사용할 경우 성형 사이클이 최대 40%까지 감소할 수 있습니다. 일회용 주사기는 일반적인 수냉을 사용할 경우 뒤틀림에 의한
불량률이 매우 높습니다. 하지만 히트파이프를 적용할 경우 사이클 타임 뿐만 아니라 불량률도 감소시킬 수 있습니다.
이중구조 용기 생산 금형에서는 코어의 얇은 단면으로 인해 정상적인 수냉이 불가능하며 매우 긴 생산 사이클 타임으로 인해 경제적이지 못합니다.
이제는 히트파이프를 사용하여 이중구조 용기 뿐만 아니라 이와 유사한 제품들에서 이러한 문제점들을 해결할 수 있습니다.
고객분들은 불량률 감소와 생산성 향상을 통해서 히트파이프에 대한 투자금을 곧바로 회수할 수 있습니다.
